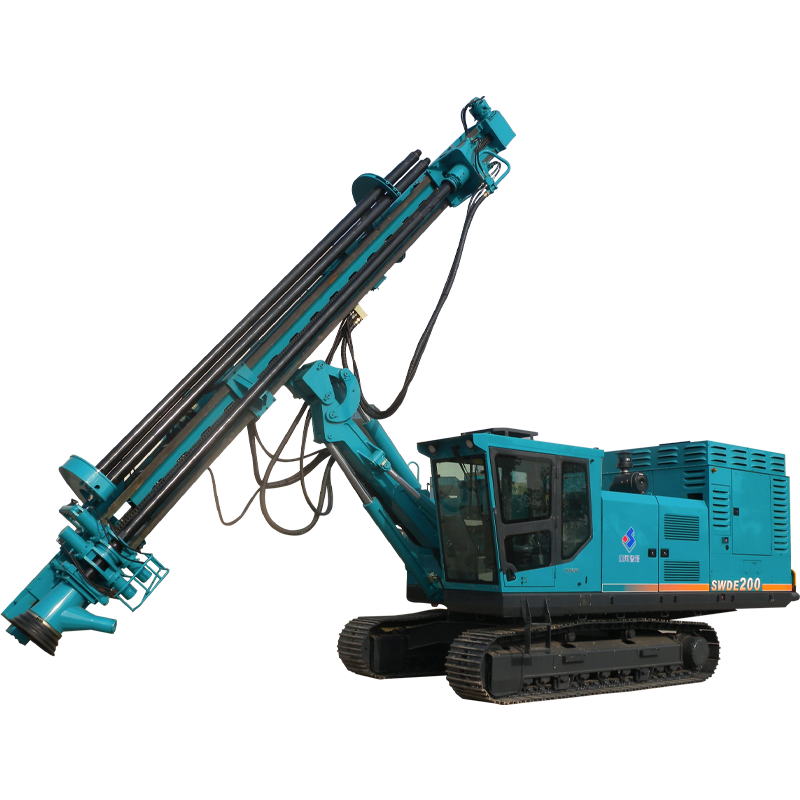

دریل واگن (DTH)

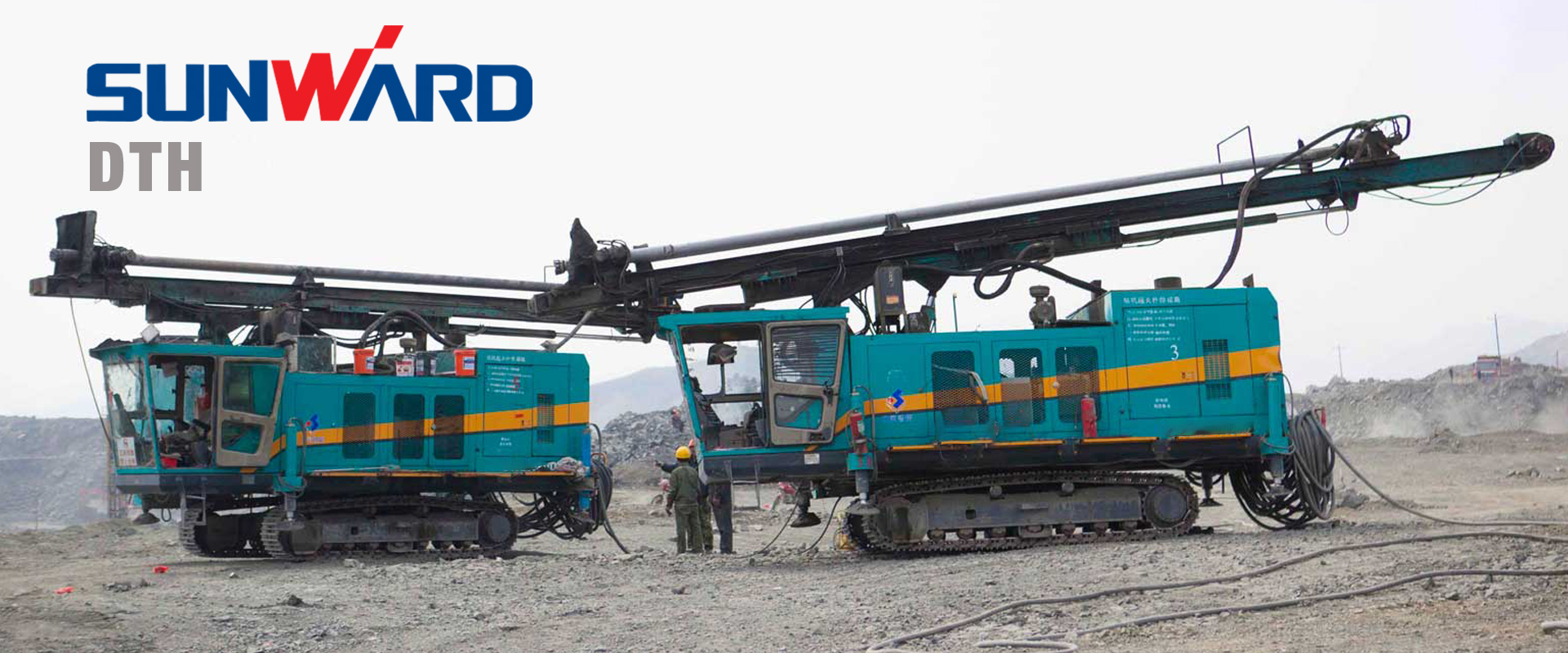

دریل واگن سانوارد
مجهز به سیستم تغذیه اتوماتیک راد
دارای موتور قدرتمند کامینز CUMMINS
سیستم حفاری چند موقعیتی (Multiposition)
مجهز به Air Conditioner (سیستم تهویه مطبوع)
مجهز به دستگاه جمع آوری گردوغبار (Dust Collector)
اطلاعات فنی پایه
پارامترهای عملیاتی | عنوان | واحد | SWDE120B | SWDE165B | SWDE200B | |
| دامنه حفاری | mm | 90-130 | 152-178 | 165-230 | ||
| چکش حفاری | Inch | 3.5, 4 | 5, 6 | 5, 6, 8 | ||
| قطر لوله حفاری | mm | 76 | 102, 114 | 114, 127 | ||
| طول لوله حفاری | m | 4m*7 | 6m*6 | 6m*6 | ||
| حداکثر عمق حفاری | m | 28 | 36 | 36 | ||
| روش حذف گردو غبار | – | Dry (standard) water mist (optional) | ||||
| کمپرسور هوا | فشار کاری | Bar | 20 | 24 | 24 | |
| حجم جابجایی | m³/min | 17.5 | 28.1 | 31.4 | ||
| مشخصات موتور | موتور | – | CUMMINS | CUMMINS | CUMMINS | |
| مدل | – | QSC8.3-C260-30 | X12CS3375 | QSZ13-C550 | ||
| قدرت | kW/rpm | 194.22 | 277.21 | 410.19 | ||
| حجم باک | L | 450 | 730 | 730 | ||
| نیرو محرکه | طول کلی تیر نیرو محرکه | mm | 7350 | 10520 | 10520 | |
| ضربه جبران ساز | mm | 1200 | 1300 | 1300 | ||
| حداکثر قدرت محرکه | kN | 30 | 40 | 40 | ||
| زاویه شیب روی به جلو | ° | 140 | 140 | 140 | ||
| زاویه چرخش | ° | -20~90 | -20~90 | -20~90 | ||
| بازوی حفاری | زاویه بلند کردن | ° | 50~-20 | 50~-30 | 50~-30 | |
| زاویه چرخش | ° | L20 R32 | L15 R45 | L15 R45 | ||
| جابجایی | سرعت حرکت | km/h | 3.2 | 3.2 | 3.2 | |
| حداکثر نیروی کشش | kN | 100 | 125 | 125 | ||
| قابلیت حرکت در شیب | ° | 25 | 25 | 25 | ||
| زاویه چرخش زنجیر | ° | ±10 | ±10 | ±10 | ||
| فاصله کف شاسی تا زمین | mm | 438 | 480 | 480 | ||
| چرخش | سرعت چرخش | rpm | 0-110 | 0-105 | 0-95 | |
| گشتاور چرخش | Nm | 3000 | 5500 | 5650 | ||
| ابعاد | وزن | kg | 14500 | 23500 | 24000 | |
| طول*عرض *ارتفاع (عملیاتی) | m | 7.9×2.5×7.65 | 9.5×2.7×10.6 | 9.5×2.78×10.6 | ||
| طول*عرض *ارتفاع (حمل و نقل) | m | 9.98×2.5×3.42 | 12.3×2.7×3.8 | 12.3×2.78×3.8 | ||
